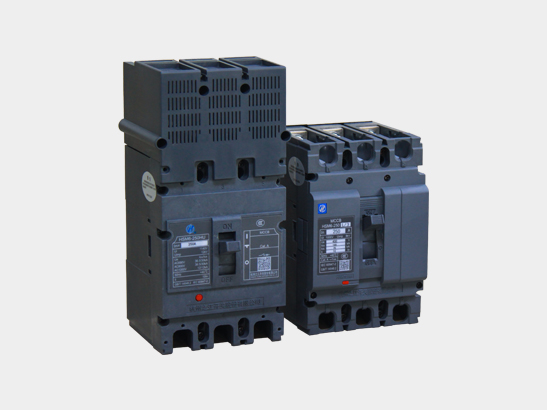

該系列斷路器有63A、125A、250A、400A、800A共五個殼架，電流規格10A~800A。
- 斷路器極限短路分?jǐn)嗄芰Ψ諷型（標準型）、M型（中高分?jǐn)嘈停?、H型（高分?jǐn)嘈停型（限流型）；
- 全系列斷路器可水平安裝（橫裝）、垂直安裝（豎裝）、平躺安裝；
- 全系列斷路器均具有隔離功能
- 斷路器可滿足海拔高度4000米及以下場合的使用要求（2000米以上時電流規格需修正使用）
- 濕熱型斷路器可滿足濕熱帶使用要求
- 斷路器按用途分配電型和電機保護型
- 可配置過載報報警不脫扣功能
- 濕熱帶型斷路器能耐受濕熱、鹽霧、霧菌的影響。
- 正常使用條件
周圍介質溫度不高于＋40℃和不低于－5℃，且24h的平均值不超過＋35℃。
海拔4000m及以下（2000m以上需修正使用）。
安裝地點的空氣相對濕度在最高溫度為＋40℃時不超過50％，在較低溫度下可以有較高的相對濕度，例如20℃時達90％（濕熱帶型斷路器25℃時可達95％）。對于溫度變化偶爾產生的凝露應采取特殊措施。
污染等級為3級。
斷路器主電路及欠電壓脫扣器安裝類別為Ⅲ，其余輔助電路、控制電路安裝類別為Ⅱ。
濕熱帶型斷路器能耐受濕熱、鹽霧、霧菌的影響。
斷路器應安裝在無爆炸危險和無導電塵埃、無足以腐蝕金屬和破壞絕緣的地方。
斷路器應安裝在沒有雨雪侵襲的地方。
| 型號 | HSM6-63 | HSM6-125 | HSM6-250 | HSM6-400 | HSM6-800 | |||||||||||||||
| 分?jǐn)嗟燃?/td> | S | M | S | M | H | L | S | M | H | L | S | M | H | L | S | M | H | L | ||
| 額定電流 A | 10/16/20/25/32
/40/50/63 |
16/20/25/32/40/50/63
/80/100/125 |
100/125/160/180/200
/225/250 |
225/250/315/350
/400 |
400/500/630/700/800 | |||||||||||||||
| 極數 | 3/4 | |||||||||||||||||||
| 額定絕緣電壓 V | 1000 | |||||||||||||||||||
| 額定沖擊耐受電壓 V | 8000 | |||||||||||||||||||
| 額定工作電壓 V | AC400V、AC500V、AC690V | |||||||||||||||||||
| 飛弧距離 mm | ＜50（0） | |||||||||||||||||||
| 極限短路分?jǐn)嗄芰A | AC400V | 35 | 50 | 35 | 50 | 70 | 100 | 35 | 50 | 70 | 100 | 35 | 50 | 70 | 100 | 35 | 65 | 75 | 100 | |
| AC500V | / | / | / | / | 40 | / | / | / | 40 | / | / | / | 50 | / | / | / | 50 | / | ||
| AC690V | / | / | / | / | 25 | / | / | / | 25 | / | / | / | 30 | / | / | / | 30 | / | ||
| 運行短路分?jǐn)嗄芰A | AC400V | 35 | 35 | 35 | 50 | 70 | 70 | 35 | 50 | 70 | 70 | 35 | 50 | 70 | 75 | 35 | 65 | 75 | 75 | |
| AC500V | / | / | / | / | 40 | / | / | / | 40 | / | / | / | 50 | / | / | / | 50 | / | ||
| AC690V | / | / | / | / | 12.5 | / | / | / | 12.5 | / | / | / | 15 | / | / | / | 20 | / | ||
| 操作性能（壽命） 次 | 有載 | 8000 | 8000 | 8000 | 7500 | 7500 | ||||||||||||||
| 無載 | 20000 | 20000 | 20000 | 20000 | 15000 | |||||||||||||||
| 外形尺寸（寬×高×深） | 三極 | 75×130×61 | 92×150×85 | 107×165×102.5 | 150×258×107 | 210×280×115 | ||||||||||||||
| 四極 | 100×130×61 | 122×150×85 | 142×165×102.5 | 198×258×107 | 280×280×115 | |||||||||||||||
