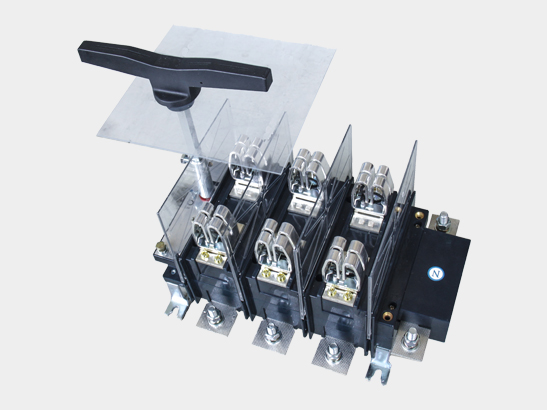

該系列隔離開關熔斷器組有63A、125A、160A、250A、400A、630A、800A、1000A、1250A、1600A共十個殼架，電流規格63A~1600A。
- 模塊化設計結構，具有靈活多樣的組合性，采用玻璃纖維增強不飽和聚酯樹脂制造外殼，有很高的介電性能，防護能力和可靠的操作安全性。
- 操作機構是彈簧蓄能、瞬時釋放的加速機構，瞬時接通與分斷雙斷點觸頭結構。與操作手柄的速度無關，極大提高了各項電氣性能與機械性能。
- 隔離開關熔斷器組屬全封閉式結構。
- 具有三極、四極、柜內操作、柜外操作可供選擇。
- 開關造型美觀、新穎、簡潔、體積小功能全是同類產品中的理想選擇。
- 正常使用條件
周圍空氣溫度：上限不超過+40℃,下限不低于-5℃,24h內的平均溫度不超過+35℃。
海拔：安裝地點的海拔一般不超過2000m。
大氣條件： 大氣相對濕度在周圍溫度為+40℃時不超過50%；在較低溫度下可以有較高的相對濕度；最濕月的月平均最大相對濕度力90%，同時該月的平均最低溫度為+20℃,并考慮到因溫度変化發生在產品表面上的凝霧。
污染等級：污染等級3。
安裝類別：Ⅳ類。
| 規格 | 63 | 125 | 160 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1600 | ||
| 主極數 | 3、4 | |||||||||||
| 額定絕緣電壓Ui（V） | 1000 | |||||||||||
| 額定工作電壓Ue | AC500V、AC690V、DC440V | |||||||||||
| 約定發熱電流Ith (A) | 63 | 125 | 160 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1600 | ||
| 額定工作電流Ie/功率（kW）AC | AC500V AC-23B(A/kW) | 63/30 | 125/75 | 160/90 | 250/132 | 400/200 | 630/333 | 800/425 | 1000/515 | 1250/660 | 1600/850 | |
| AC690V AC-23B(A/kW) | 63/55 | 125/110 | 160/150 | 250/220 | 400/375 | 630/560 | 800/710 | 1000/910 | 1250/1100 | 1600/1440 | ||
| 額定工作電流Ie（A）DC | DC440V L/R =15ms DC-23B | 63 | 125 | 160 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1600 | |
| 沖擊耐受電壓Uimp????? (kV) | 12 | |||||||||||
| 額定限制短路電流 AC500VAC/690V/DC440V (kA r.m.s) | 100/50/50 | |||||||||||
| 聯接主電路導線截面（m㎡） | 16 | 50 | 70 | 150 | 240 | 370 | 480 | 40×16 | 70×14 | 90×16 | ||
| 最大熔斷體電流?? (A) | 63 | 125 | 160 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1600 | ||
| 配置熔斷體型號? RT20系列 | 00 | 00 | 00 | 1 | 2 | 3 | 3 | 4a | 4a | 4a | ||
| 額定接通/分斷能力690V AC-23 (A） | 10Ie/8Ie | |||||||||||
| 額定通斷熔性負載能力400(kar) | 131 | 131 | 251 | 251 | 251 | 540 | 540 | 830 | 830 | 830 | ||
| 輔助開關（380V:AC-15/220V:DC-13） | 4/0.4 | 4/0.4 | 4/0.4 | 4/0.4 | 4/0.4 | 6/0.6 | 6/0.6 | 6/0.6 | 6/0.6 | 6/0.6 | ||
| 中性極電流?? (A) | 63 | 125 | 160 | 250 | 400 | 630 | 630 | 500 | 625 | 800 | ||
| 操作性能 | 空載 | 15000 | 15000 | 12000 | 12000 | 12000 | 3000 | 3000 | 1000 | 1000 | 1000 | |
| 有載 | 1000 | 1000 | 300 | 300 | 300 | 200 | 150 | 150 | 150 | 150 | ||
| 操作力矩??? (N·m) | 7.5 | 7.5 | 16 | 16 | 16 | 30 | 30 | 40 | 40 | 40 | ||
