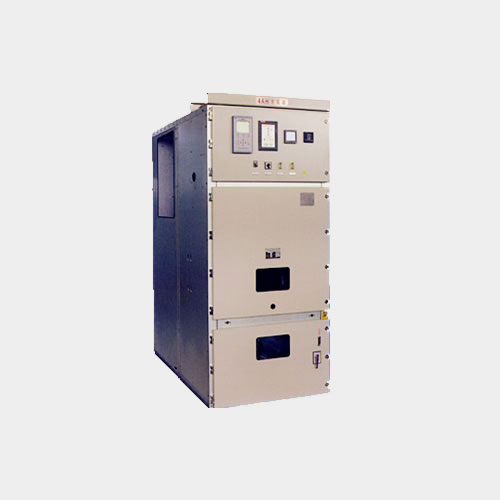

KYN28A-24交流金屬封閉開關設備(以下簡稱開關柜)系三相交流50Hz，額定電壓24kV單母線及單母線分段系統的戶內成套配電裝置。適用于各電廠、變電站及機場、碼頭、廠礦企事業、賓館、金融高層和民用建筑等戶內供電系統，作為接受、分配電能和監測保護電網之用。開關柜具有防止誤操作斷路器、防止帶負荷推拉小車、防止帶電合接地開關、防止接地開關在接地位置時送電和防止誤入帶電間隔(簡稱五防)的功能，是一種性能優越的配電裝置。開關柜主開關采用本公司生產的ZN73(VS1)-24戶內高壓真空斷路器，具有使用壽命長、分?jǐn)嗄芰Ω摺㈩l繁操作、運行安全可靠等特點。開關柜符合GB3906和DL/T 404的要求。通過了機械工業高壓電器產品質量檢測中心全部型式試驗。
| 項目 | 單位 | 數據 | ||
| 額定電壓Ur | kV | 24 | ||
| 額定頻率fr | Hz | 50 | ||
| 主母線額定電流Ir | A | 630，1250，1600，2000，2500，3150 | ||
| 4s額定短時耐受電流Ik | kA | 25，31.5 | ||
| 額定短路開斷電流Isc(有效值) | kA | 25，31.5 | ||
| 額定峰值耐受電流Ip | kA | 63，80 | ||
| 額定短路關合電流 (峰值) | kA | 63，80 | ||
| 額定絕緣
水平 |
相間、相對地 | 一次隔離斷口 | ||
| 1min 工頻耐受電壓Ud | kV | 65 | 79 | |
| 雷電沖擊耐受電壓Up | kV | 125 | 145 | |
| 防護等級 | 外殼為IP4X 隔室間和斷路器室門打開時為IP2X | |||
