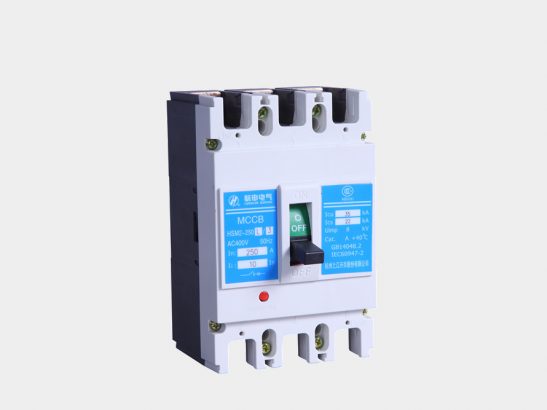

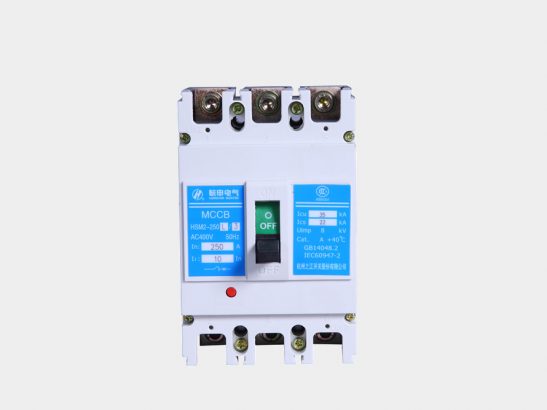

該系列斷路器有63A、125A、250A、400A、630A、800A、1250共六個殼架，電流規格10A~1250A。
- 斷路器極限短路分?jǐn)嗄芰Ψ諰型（標準型）、M型（較高分?jǐn)嘈停?/li>
- 全系列斷路器可水平安裝（橫裝）、垂直安裝（豎裝）、平躺安裝；
- 全系列斷路器均具有隔離功能
- 斷路器可配置透明型蓋，可直觀察動靜、觸頭分合狀態
- 斷路器按用途分配電型和電機保護型
- 正常使用條件
周圍介質溫度不高于＋40℃和不低于－5℃，且24h的平均值不超過＋35℃。
海拔2000m以下。
安裝地點的空氣相對濕度在最高溫度為＋40℃時不超過50％，在較低溫度下可以有較高的相對濕度，例如20℃時達90％。對于溫度變化偶爾產生的凝露應采取特殊措施。
污染等級為3級。
斷路器應安裝在無爆炸危險和無導電塵埃、無足以腐蝕金屬和破壞絕緣的地方。
斷路器應安裝在沒有雨雪侵襲的地方。
| 型號 | HSM2-63 | HSM2-125 | HSM2-250 | HSM2-400 | HSM2-630 | HSM2-800 | HSM2-1250 | ||||||||
| 分?jǐn)嗟燃?/td> | L | M | L | M | L | M | L | M | L | M | L | M | L | M | |
| 額定電流 A | 10/16/20/25/32/
40/50/63 |
16/20/25/32/40/50/63/80/100/125 | 100/125/140/160/180/200/225/250 | 225/250/315/350/400 | 400/500/630 | 630/700/800 | 800/1000/1250 | ||||||||
| 極數 | 2/3/4 | 3 | |||||||||||||
| 額定絕緣電壓 V | 1000 | ||||||||||||||
| 額定沖擊耐受電壓 V | 8000 | ||||||||||||||
| 額定工作電壓 V | AC400 | ||||||||||||||
| 飛弧距離 mm | ＜50 | ＜100 | |||||||||||||
| 極限短路分?jǐn)嗄芰A | AC400V | 25 | 50 | 35 | 50 | 35 | 50 | 50 | 65 | 50 | 65 | 65 | 70 | 70 | 80 |
| 運行短路分?jǐn)嗄芰A | AC400V | 18 | 35 | 22 | 50 | 22 | 50 | 30 | 50 | 35 | 50 | 45 | 65 | 50 | 65 |
| 操作性能（壽命） 次 | 有載 | 8000 | 8000 | 8000 | 8000 | 7500 | 7500 | 1000 | |||||||
| 無載 | 20000 | 20000 | 20000 | 20000 | 15000 | 15000 | 2500 | ||||||||
| 外形尺寸（寬×高×深） | 二極 | / | 65×150×68(86) | 75×165×86(103) | / | / | / | ||||||||
| 三極 | 78×135×72（80） | 92×150×68(86) | 107×165×86(103) | 150×257×108 | 182×270×110 | 210×280×115.5 | 210x406x140.5 | ||||||||
| 四極 | 100×135×72（80） | 122×150×68(86) | 142×165×86(103) | 184×257×108 | 240×270×110 | 280×280×115.5 | / | ||||||||
